Simarine SCQ25T Quadro Shunt und Tankmodul

Description

Simarine SCQ25T Quadro Shunt und Tankmodul

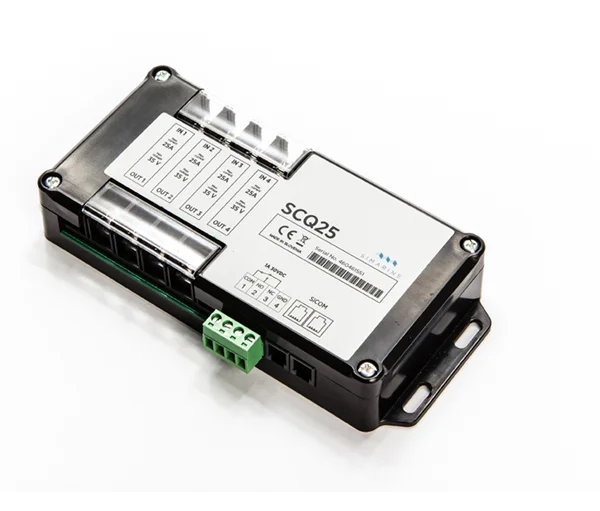

SCQ25 ist ein innovatives Shunt-Modul mit vier Eingängen zur Überwachung der Dauerströme einzelner Verbraucher und Generatoren bis zu 25 A (35 A Spitze) pro Eingang in 12 V- und 24 V-Systemen.

Dies ist sehr praktisch für die Überwachung kleinerer Verbraucher wie Kühlschrank oder Generatoren wie Solar-, Wind-, Wasserkraft- oder Landstrom.

Die Stromkanäle können für höhere Stromstärken kombiniert werden, d. H. Die Dauerströme der kombinierten Kanäle bis zu 50 A (70 A Spitze) bei 12 V und 24 V.Die Stromkanäle können für höhere Stromstärken kombiniert werden. Somit würde sich eine Kombination von 1x 50A (2×25) und 2 weiteren a 25A Meßströme ergeben

Die innovative geschützte Architektur des SCQ25 ermöglicht die Verdrahtung auf der negativen (niedrigen) oder positiven (hohen) Seite.

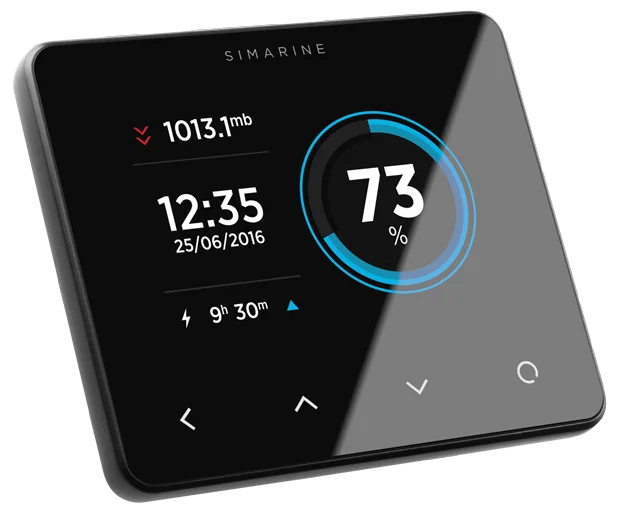

Bis zu fünf Module können gleichzeitig angeschlossen werden, um bis zu 20 Stromkanäle zu überwachen (nur bei PICO Battery Monitor).

Zusätzlich zum SCQ25 ist er ausgestattet mit vier Widerstandseingängen für Tankfüllstand- oder Temperatur-Widerstandssensoren und drei Spannungseingängen für Tank- und Batteriespannungssensoren bietet es vielfältige Anschlussmöglichkeiten.

Anschlussdiagramm siehe Bilder.
