Victron VE.Can zu CAN-Bus BMS Kabel

Description

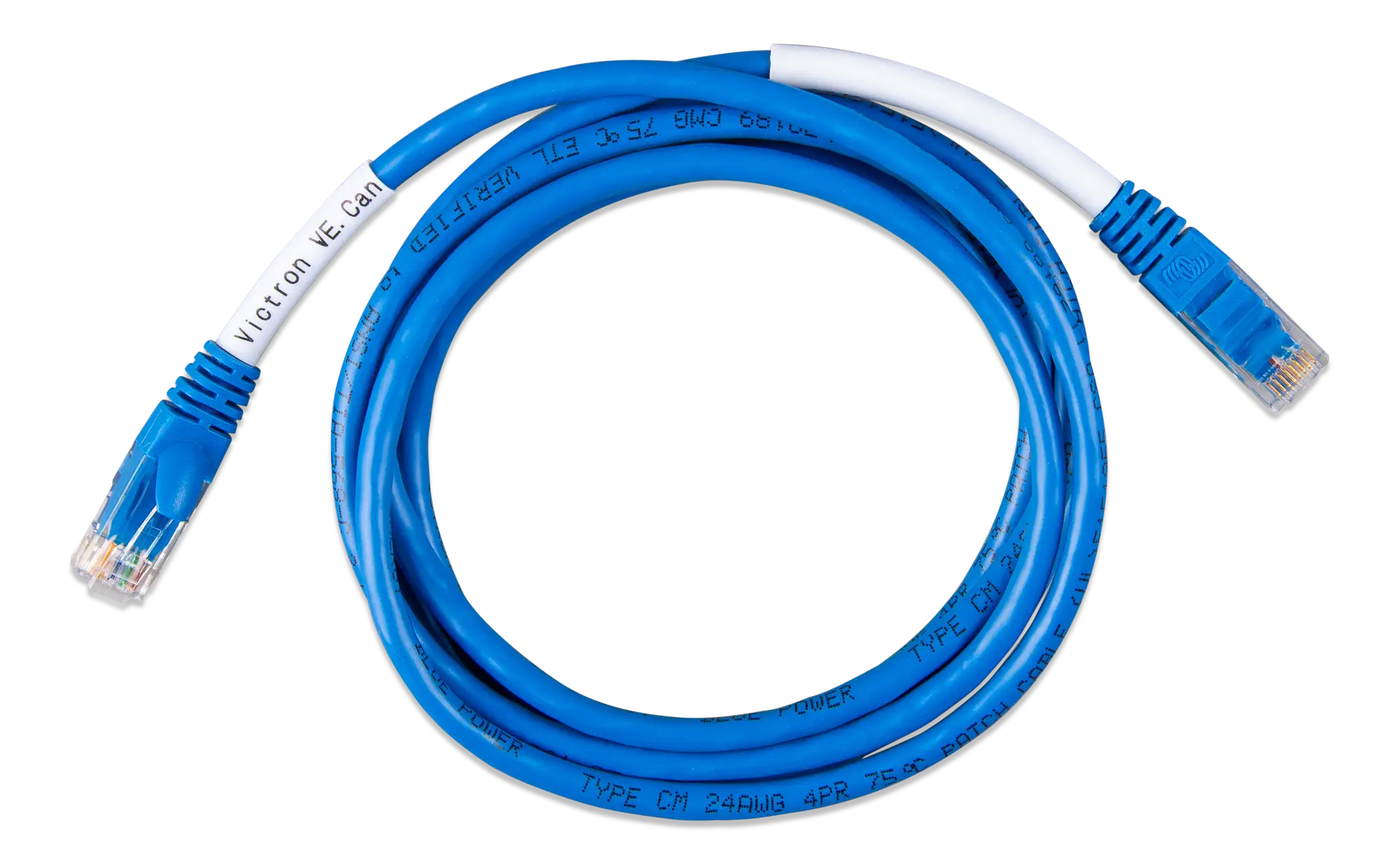

Victron VE.Can zu Can-Bus BMS Kabel

Verwenden Sie dieses Kabel, um eine CAN-Bus-fähige Batterie, die nicht von Victron stammt, mit einem Victron-System zu verbinden. Es gibt zwei Sorten, A und B.

Der Unterschied zwischenTyp AundTyp Bistnicht die Länge oder der Stecker, sondern dieBelegung (Pinout) am Batterie-Ende– konkret liegtGND (Masse)auf einem anderen Pin.

Pinout-Unterschied (RJ45)

• Typ A (ASS030710018/50):GND an derBatterieseite auf Pin 6
• Typ B (ASS030720018/50):GND an derBatterieseite auf Pin 2
• CAN-H (Pin 4)undCAN-L (Pin 5)an der Batterieseite sind beibeidengleich.

Welche Batterie braucht welchen Typ?

Victron listet z. B.

• Typ A (ASS030710018):u. a.BYD B-Box,Pylontech US2000C/US3000C/UP5000/Force-L
• Typ B (ASS030720018):u. a.LG Chem RESU,BMZ,Pylontech US2000/US3000/UP2500

Wichtig:Wenn du den falschen Typ nimmst, klappt die CAN-Kommunikation zur Batterie meist nicht (BMS wird nicht erkannt).

Mehr Informationen finden Sie in den Downloads.
